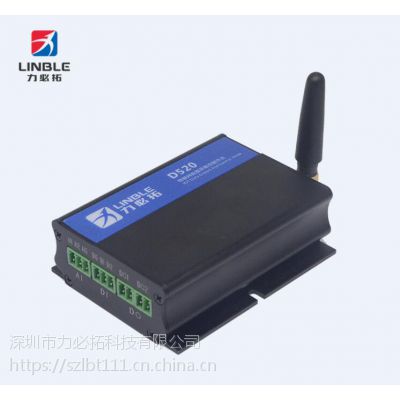

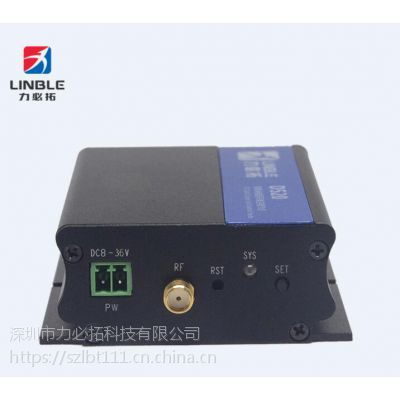

 IOT采集控制节点D520 是深圳市力必拓科技有限公司因物联网发展，结合市场需求而开发的，配套采集控制中心使用的（总线或无线子网）节点的数据采集或控制的（节点）设备，该采控节点可：

1.  直接接收2路电压ADC模拟信号输入(AI)。

2. 直接接收2路开关量信号输入(DI)。

3. 直接控制2路开关量（干触点）输出(DO)。

4. 1路RS485总线接口，或1路CAN总线接口，或1路无线子网接口。

5. 可依据采集控制中心的指令，采集各个设备（传感器）的数据，返传给采集控制中心。

6. 可依据采集控制中心的指令，控制各个开关量输出(DO)口的开关状态，并反馈给采集控制中心。

二．规格参数

1.节点釆控器供电电源(PW)：各节点可独立供电，也可集中供电，供电电源：DC 8V ~ 36V,  2A , 不分正负极。

2.开关量控制输出(DO)端口：独立2路干触点输出，每路2Pin接线端，不分进出端；每路驱动能力：AC 220V 3A，或DC 30V 3A。

3.模拟量输入(AI)端口：模拟量(ADC)输入端口为2路(独立)；模拟量输入电压：DC 0~12V，电流<=10mA。仅支持电压模拟量传感器输入。

4.开关量输入(DI)端口：独立开关量输入端口为2路，开关量输入电平0~ 3.3V，开关量输入电流<=10mA。

5.485总线(S485)端口：

 （1）接口：GND,  A,  B三Pin。

 （2）线材：RVV 4x0.5以上多股屏蔽双绞线。

 （3）总线速率：115200bps。

 （4）数据格式：12Byte/帧。

 （5）地址与采集控制中心协同配置：地址为：31。总线***末节点需跳线端接匹配电阻。

6.CAN总线(CAN)端口：

 （1） 接口：H,  L 两Pin。

 （2）线材：RVV 2x0.5以上多股屏蔽双绞线。

 （3）总线速率：500Kbps。

 （4）数据格式：12Byte/帧。

 （5）地址与采集控制中心协同配置：地址为：61。总线***末节点需跳线端接匹配电阻。

7.  无线子网络(RF433/LORA/ZIGBEE)

  （1）数据速率：9600bps，

  （2）数据格式：12Byte/帧，

  （3）网络节点***远距离：RF433为800米，LORA为1500米，ZIGBEE为80米。

（4）地址与采集控制中心协同配置：地址为：91。

备注：各节点釆控器所能联接的传感器和控制器数量，标配是：

开关量输出(DO)：2路；

       模拟量输入(AI)：2路；

       开关量输入(DI)：2路；

 可依据客户的实际应用定制，通讯数据格式固定为：12Byte/帧。
